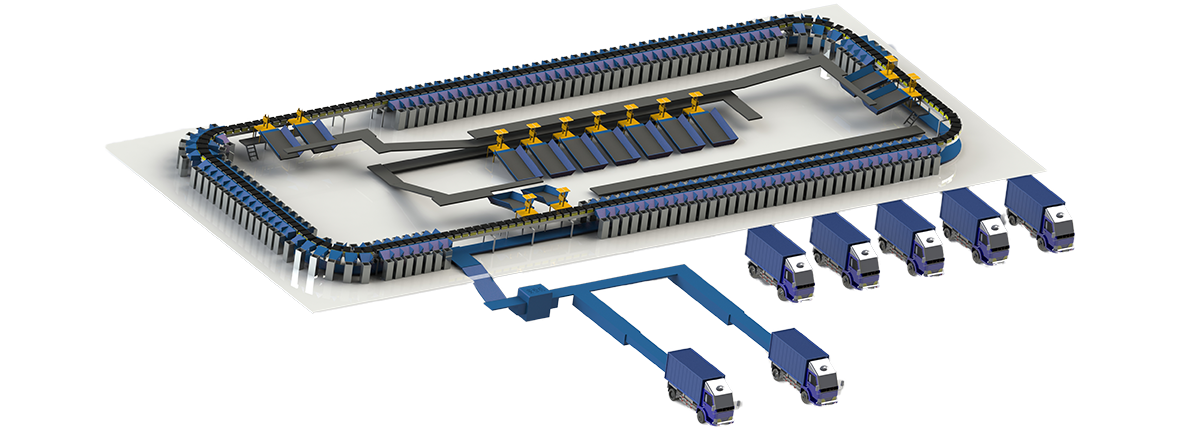

Design Circular Cross Belt Sorting System

一车双带交叉带分拣机

基于对大小件混合分拣的需求开发的升级产品,可分拣包件尺寸增加至800*600*400mm。分拣包件尺寸比常规交叉带分拣机提升一倍,解决大货需人工分拣的困扰。

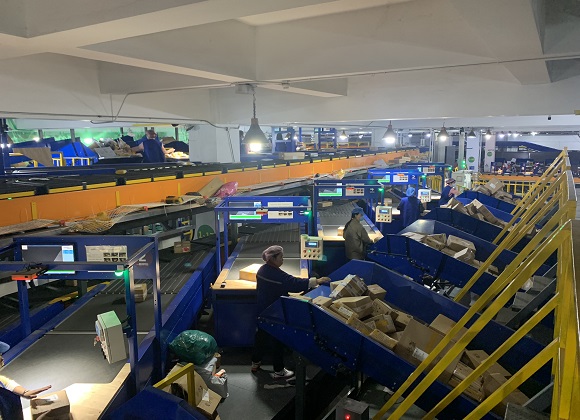

一车双带 下包灵活

一台小车两条皮带独立控制,根据包件信息灵活分配各皮带的下包格口。

大小件混合分拣 环线利用率高

自动判别包件尺寸,大货一车一件,小货一车两件,大小件混合分拣可有效提升整线利用率。

单层单区分拣能力

纯小件分拣:13090-19636票/小时,大小件混合分拣能力=小件分拣*(1-大件占比/2)。

【示例:大件占比30%,大小件混合分拣能力=13090*(1-0.3/2)至 19636*(1-0.3/2),即11126-16690票/小时】

运行速度:2-3m/s

运载节距:1100mm

获得免费报价

提交您的需求,我们会在第一时间与您取得联系


技术参数

核心部件 规格参数 参数值
全自动/半自动上包台







每小时上包量 2000票/小时
动力 1.5kw伺服电机*3
分拣货物最大尺寸 800mm*600mm*400mm
测量方式 测量光幕
行走轨道







转弯段中心半径 4.55m
轨道材质 3mm钣金
表面处理 喷塑
环线主动力 直线电机
分拣小车单元







小车节距 1100mm
小车长度 700mm
皮带宽度 430mm
单个小车最大载荷 20kg
传感器





环线位置检测 光电传感器
空盘检测 相机/光电检测(可选)
包裹位置检测 可选
供电/通信方式



供电方式 松下滑触线
通信方式 漏波电缆通信
格口





格口宽度 800mm/1200mm(可定制)
倾斜角度 30°
材质 3mm钣金
